Технические характеристики кабеля ВВГнг 5х6
- Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
-
Температура эксплуатации от -50 до +50 градусов Цельсия.
-
Монтаж кабеля ВВГнг 5х6 без предварительного подогрева производится при температуре не ниже -15 градусов.
-
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 5*6 составляет 135 миллиметров.
-
Растягивающее усилие при прокладке кабелей ВВГнг 5х6 не должно превышать 1500 Ньютонов.
-
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
-
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
-
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
-
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
-
Расчетная масса кабеля ВВГнг 5х6 составляет 0,48 килограмм в метре.
-
Наружный диаметр кабеля ВВГнг 5х6 - 15 миллиметров.
-
Код ОКП: 35 3371.
-
Класс пожарной опасности кабеля ВВГнг(А) 5*6 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
-
Срок службы кабеля ВВГнг 5х6 не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВВГнг 5х6
- Допустимый ток при прокладке ВВГнг 5*6 на воздухе - 46 Ампер.
-
Допустимый ток при прокладке в земле - 59 Ампер.
-
Допустимый ток односекундного короткого замыкания - 650 Ампер.
-
Активное сопротивление жилы - 3,06 Ом на километр.
Расшифровка маркировки ВВГнг(А) 5х6
- В - Изоляция из поливинилхлоридного пластиката.
-
В - Оболочка из поливинилхлоридного пластиката.
-
Г - Не имеет брони.
-
нг - ПВХ пластикат пониженной пожарной опасности.
-
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
-
5 - Количество токонесущих жил.
-
6 - Сечение жил в мм2.
-
Также в маркировке встречаются следующие обозначения:
-
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
-
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
-
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
-
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.

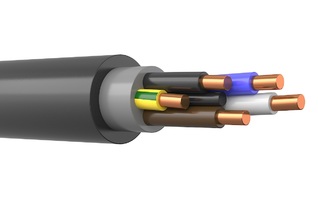

Конструкция кабеля ВВГнг 5х6
- Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
- Изоляция – из ПВХ пластиката пониженной горючести.
- Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
- Оболочка - из негорючего ПВХ пластиката.
Применение кабеля ВВГнг 5х6
Кабель силовой медный негорючий ВВГнг 5*6 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 59 Ампер.
Кабелем ВВГнг 5х6 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 5*6 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
